LNG Fueling Station

Modular design is applied to LNG dispenser, storage tank, submerged pump, vaporizer, piping and control system, etc. And different modules can be integrated according to the construction requirements together with process pipelines and electrical devices. It is equipped with reliable self-developed control system, alarm system and safety relief system. The standard LNG fueling station have functions such as LNG unloading, natural gas fueling, pressure regulating and safety monitoring. Jereh has developed the business for LNG quickly-mounted fueling station where functions are highly integrated on the skid which can achieve quick on-site installation and LNG fueling services directly.

Technical Parameters

Parameter and Configuration Item Skid-type Station Container-type Station
Major Parameters Daily design fueling flow 10,000~60,000Nm3/d 10,000~20,000Nm3/d
Submerged pump flow 340L/min, 430L/min 340L/min, 430L/min
LNG storage tank capacity 60~180m3 30~60m3
Design pressure for storage tank 1.44MPa 1.44MPa
Max. working pressure for storage tank 1.2MPa 1.2MPa
Max. working pressure for pipelines 1.6MPa 1.6MPa
Fueling metering accuracy ±1.0 % ±1.0 %
Fueling time per vehicle 2~4min 2~4min
Noise < 50dB(A) < 50dB(A)
Power 20~55kW 20kW
Major Configuration LNG storage tank ( set ) 1~3(60m3 per unit) 1 unit(30m3,60m3
Submerged pump ( set ) 1~3 1
LNG dispenser (set ) 2~6 1~2
Cryogenic pipeline PIR foam insulation or vacuum insulation
Control System PLC programmable control system
Instrument Air System Air compressor, Dryer, Buffer tank, etc.
Fuel Gas Alarm System Alarm, controller

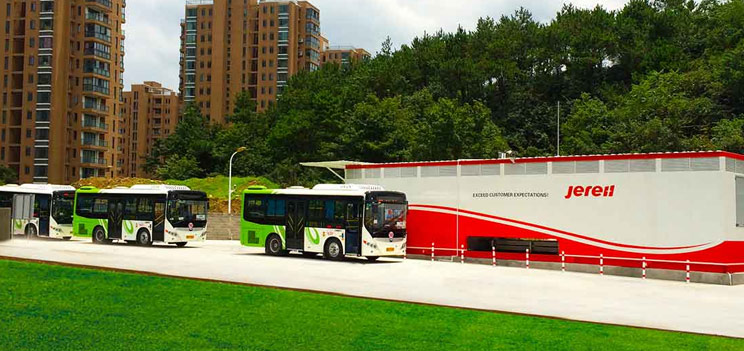

LNG Fueling Station

Delivery Time: Aug. 2014

Location: Zhejiang, China

Configuration: Single-tank Twin-pump Four-dispenser

Area: 4,000m²

Output Capacity: 4×104Nm³/d

Max.: 5×104Nm³/d

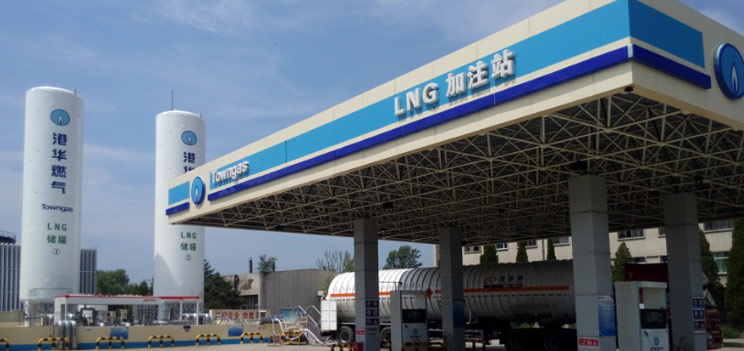

LNG Fueling Station

Delivery Time: July, 2015

Location: Zhejiang, China

Configuration: Single-tank Single-pump Single-dispenser

Area: 600m²

Output Capacity: 2×104Nm³/d

Max.: 3×104Nm³/d

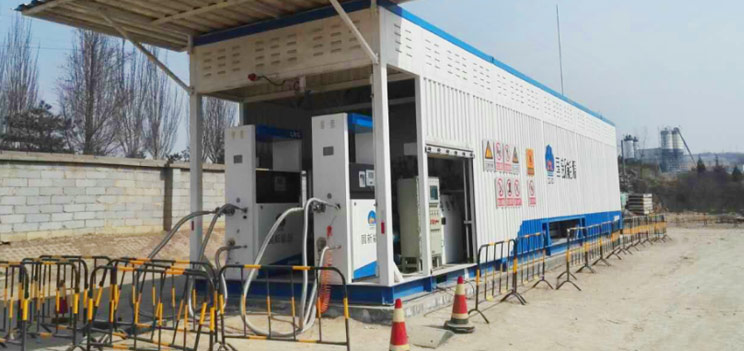

LNG Fueling Station

Delivery Time: Apr. 2015

Location: China

Configuration: Single-tank Single-pump Single-dispenser

Area: 600m²

Output Capacity: 1×104Nm³/d

Max.: 1×104Nm³/d

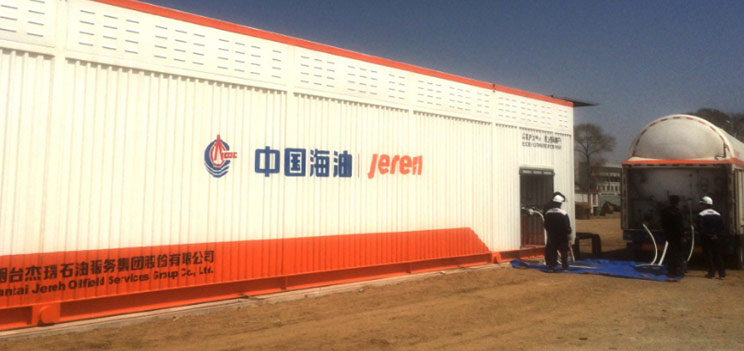

LNG Fueling Station

Delivery Time: Aug. 2014

Location: China

Configuration: Single-tank Single-pump Single-dispenser

Area: 600m²

Output Capacity: 1×104Nm³/d

Max.: 2×104Nm³/d

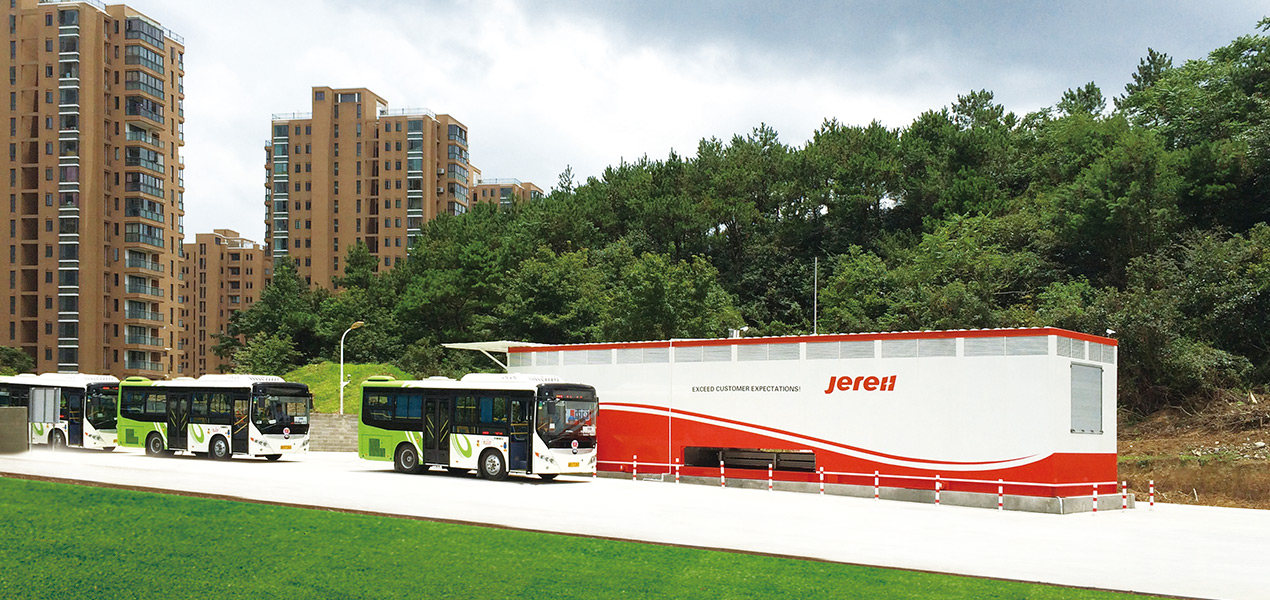

LNG Fueling Station

Delivery Time: July, 2016

Location: China

Configuration: Single-tank Single-pump Single-dispenser

Area: 600m²

Output Capacity: 1×104Nm³/d

Max.: 3×104Nm³/d

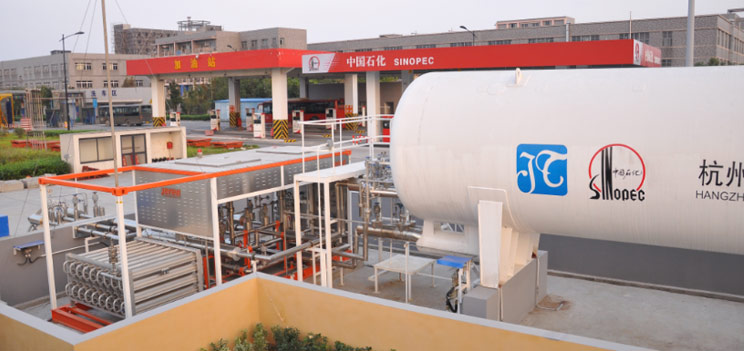

LNG Fueling Station

Delivery Time: Mar. 2017

Location: China

Configuration: Single-tank Single-pump Single-dispenser

Area: 1,300m²

Output Capacity: 1×104Nm³/d

Max.: 1.5×104Nm³/d

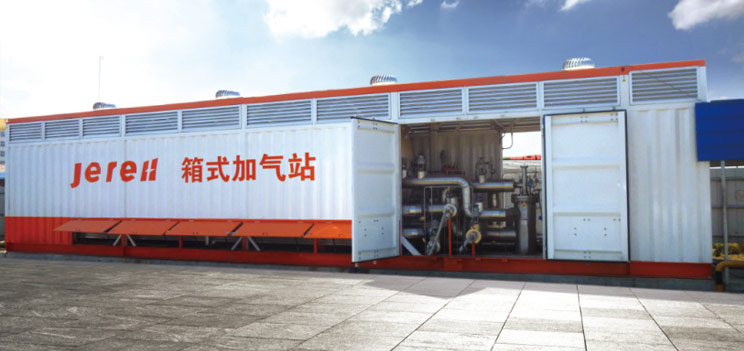

LNG Fueling Station

Delivery Time: Mar. 2017

Location: China

Configuration: Single-tank Single-pump Twin-dispenser

Area: 600m²

Output Capacity: 1×104Nm³/d

Max.: 3×104Nm³/d

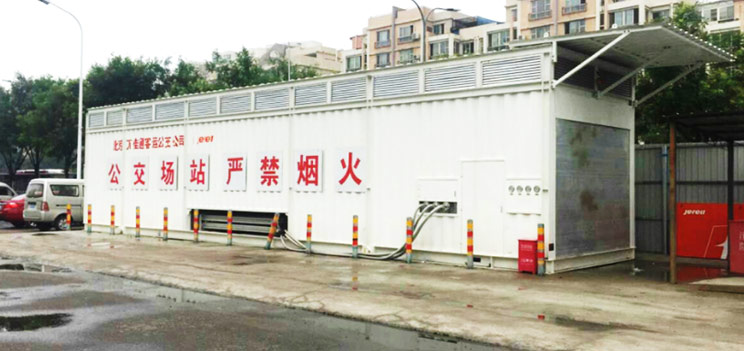

LNG Fueling Station

Delivery Time: Nov. 2015

Location: Inner Mongolia, China

Configuration: Single-tank Single-pump Twin-dispenser

Area: 2,000m²

Output Capacity: 2×104Nm³/d

Max.: 4×104Nm³/d

LNG Fueling Station

Delivery Time: July, 2016

Location: Inner Mongolia, China

Configuration: Single-tank Single-pump Single-dispenser

Area: 2,600m²

Output Capacity: 1×104Nm³/d

Max.: 3×104Nm³/d

LNG Fueling Station

Delivery Time: Nov. 2016

Location: Liaoning, China

Configuration: Twin-tank Twin-pump Twin-dispenser

Area: 1,300m²

Output Capacity: 2×104Nm³/d

Max.: 4×104Nm³/d

LNG Fueling Station

Delivery Time:  Aug. 2014

Location: Shanxi, China

Configuration: Twin-tank Three-pump Six-dispenser

Area: 6,600m²

Output Capacity: 6×104Nm³/d

Max.: 12×104Nm³/d
