L-CNG Fueling Station

AS the source gas, LNG is boosted by high pressure plunger pump, and transformed into CNG by high pressure vaporizer for the CNG fueling.

Technical Parameters

Parameter and Configuration Item Parameter and Configuration
Major Parameters Daily design fueling flow 5,000~30,000Nm3/d
Plunger pump flow 1,000~2,500L/ h
Gasification capacity 1,000~2,500Nm 3/h
LNG storage tank capacity 60~180m3
Design pressure for storage tank 1.44MPa
Max. working pressure for storage tank 1.2MPa
Max. working pressure for pipelines 1.6MPa (LNG), 25MPa (CNG)
Fueling metering accuracy ±1.0 %
Fueling time per vehicle 2~4min
Noise < 75dB(A)
Power 30~100kW
Major Configuration LNG storage tank ( sets ) 1~3(60m3 per unit )
LNG plunger pump ( sets ) 2~4
CNG dispenser ( sets ) 2~6
High pressure vaporizer 2~4
Control System PLC programmable control system
Instrument Air System Air compressor, Dryer, Buffer tank, etc.

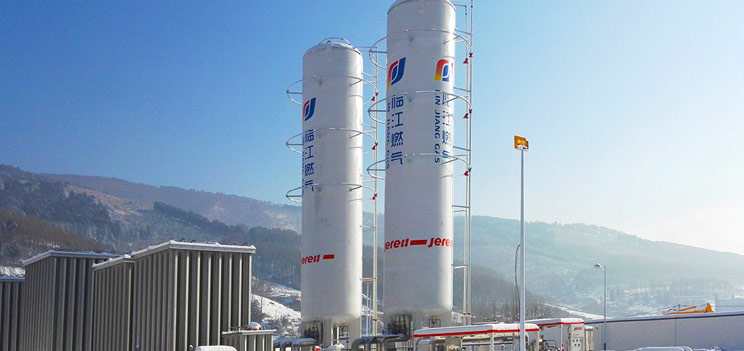

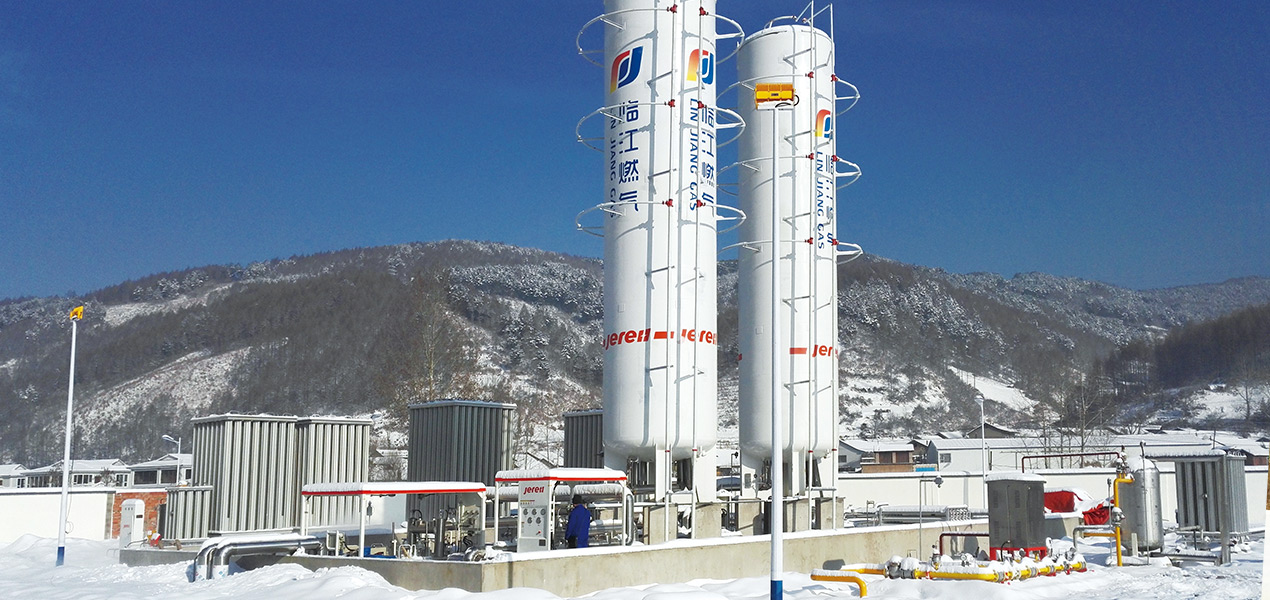

Linjiang Gas LNG/L-CNG/NG Fueling Station

Base Area:4,000m2

Configuration:Twin-storage tanks, Single-submerged pump, Twin-LNG dispensers, Twin-plunger pumps, Four-CNG dispensers

Maximum Flow:LNG 430L/min×1;CNG 900Nm3/h×2;NG 2,000Nm3/h

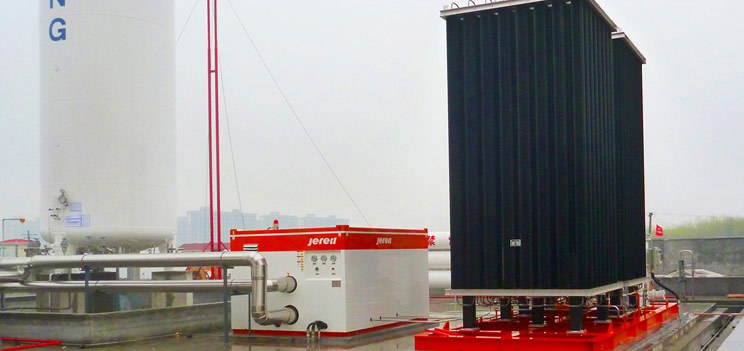

Shandong Huasheng Energy LNG/L-CNG Fueling Station

Base Area:4,000m2

Configuration:Single-storage tank, Single-submerged pump, Twin-LNG dispensers, Twin-plunger pumps, Twin-CNG dispensers

Maximum Flow:LNG 340L/min×1;CNG 900Nm3/h×2

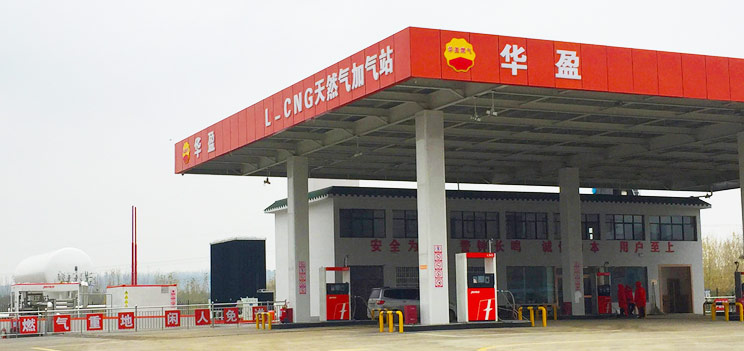

Huaying Gas LNG/L-CNG Fueling Station

Base Area:4,000m2

Configuration:Single-storage tank, Single-submerged pump, Twin-LNG dispensers, Twin-plunger pumps, Twin-CNG dispensers

Maximum Flow:LNG 340L/min×1;CNG 900Nm3/h×2

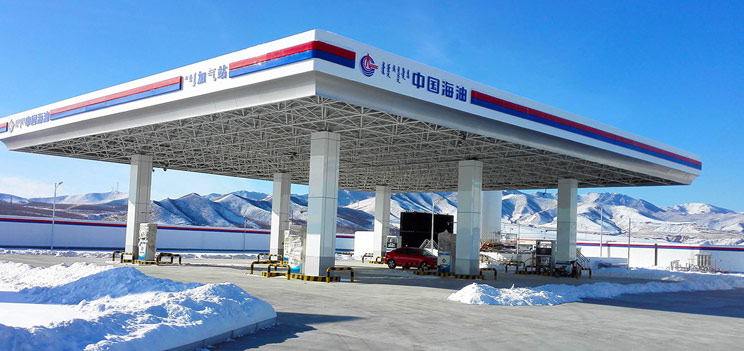

CNOOC LNG/L-CNG Fueling Station

Base Area:2,000m2

Configuration:Single-storage tank, Single-submerged pump, Twin-LNG dispensers, Twin-plunger pumps, Four-CNG dispensers

Maximum Flow:LNG 340L/min×1;CNG 900Nm3/h×2

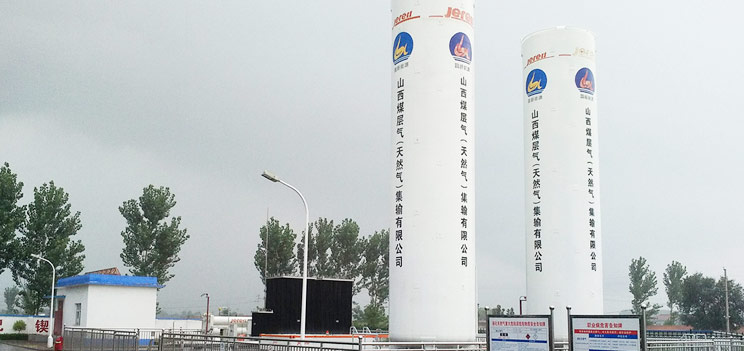

Shanxi CBM LNG/L-CNG Fueling Station

Base Area:4,000m2

Configuration:Twin-storage tanks, Twin-submerged pumps, Four-LNG dispensers, Twin-plunger pumps, Four-CNG dispensers

Maximum Flow:LNG 340L/min×2;CNG 1,500Nm3/h×2

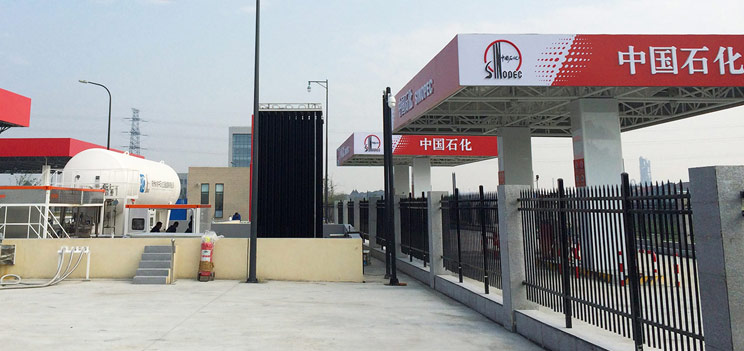

Hangzhou SINOPEC LNG/L-CNG Fueling Station

Base Area:4,000m2

Configuration:Single-storage tank, Three-submerged pumps, Five-LNG dispensers, Twin-plunger pumps, Four-CNG dispensers

Maximum Flow:LNG 340L/min×3;CNG 900Nm3/h×2
